本產品為開口測量方式的雙向直流電流隔離變送器，采用霍爾測量原理，將輸入的雙向直流大電流隔離轉換成線性輸出的標準直流信號。產品廣泛應用于通訊，電力，鐵路，工業控制等領域的電流信號的實時檢測/監控。
資料下載測試條件：輔助電源：+24V，室溫：25℃
*額定量程：±20ADC～1000A DC；
*輸出量程：2.5±2.5V；5±5V；10±10mA；12±8mA；（電壓輸出可訂做絕對值輸出）
*輔助電源：+12V，+15V，+24V DC；
*精度：1.0級；
*負載能力：負載RL≥2KΩ(電壓輸出)
負載RL≤250Ω(電流輸出)
*溫漂：≤800ppm/℃；
*線性范圍：0～120%；
*隔離耐壓：2500V DC/1分鐘
*響應時間：≤200mS；
*額定功耗：≤ 0.6W；
*輸出紋波：≤15mV
*頻響范圍：無
*輸入過載能力：20倍標稱值（施加一秒重復5次，間隔300S）；
*浪涌沖擊抗擾度：電源端口 ±2KV(L-N/2Ω/綜合波)
輸入輸出口 ±2KV (L-N/40Ω/綜合波)
*工作溫度：-10℃～+60℃
*儲存條件：-40~70℃
GS4型

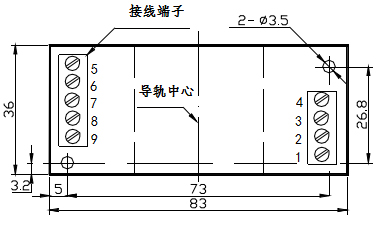

安裝尺寸圖
產品體積小，開合簡單，安裝方便，具有自鎖功能；
變送器重復性好，輸出精度高，穩定性好；
測量量程可達1000A；
產品抗干擾能力強，抗浪涌電壓可達4KV；
